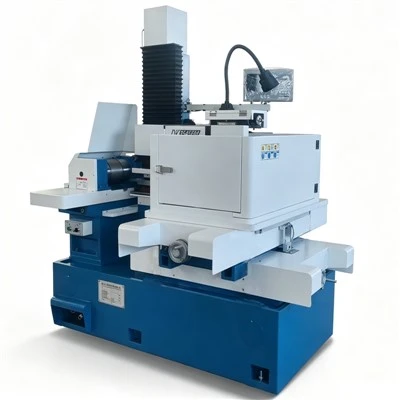

EDM Pemotongan Kawat Berganda OL3545FM dirancang untuk benda kerja konduktif berukuran kecil-hingga-menengah yang memerlukan akurasi pemesinan lebih tinggi dan penyelesaian permukaan lebih baik melalui pemrosesan beberapa-pemotongan. Dilengkapi dengan meja kerja 420 × 710 mm, travel X/Y 350 × 450 mm, travel U/V 60 × 60 mm, dan mendukung benda kerja dengan tebal hingga 500 mm dan berat 300 kg. Dengan akurasi pemosisian ±0,015 mm, akurasi pemosisian berulang ±0,003 mm, akurasi pemesinan optimal ±0,005 mm, dan kekasaran permukaan hingga 1,2 μm, OL3545FM cocok untuk cetakan presisi, perkakas, dan aplikasi pemotongan Wire EDM dengan akurasi tinggi.
| Spesifikasi Mekanik | OL3545FM | |
| Ukuran meja kerja | 420*710mm | |
| Perjalanan sumbu X/Y | 350*450mm | |
| Perjalanan sumbu U/V | 60*60mm | |
| Perjalanan sumbu Z | 460mm | |
| Ketebalan benda kerja maks | 500mm | |
| Maks. berat benda kerja | 300kg | |
| Berat badan mesin | 1200kg | |
| Luas lantai badan mesin | 1500×1100×1850mm | |
| Parameter Teknis | ||
| Maks. sudut lancip/ketebalan | ±6 derajat / ±15 derajat /±30 derajat /80mm | |
| Maks. kecepatan pemesinan | 150mm²/menit | |
| Maks. tingkat pengumpanan kawat | 1~11,4m/detik (frekuensi dapat disesuaikan) | |
| Akurasi posisi | ±0,015mm | |
| Akurasi posisi berulang | ±0,003mm | |
| Akurasi pemesinan yang optimal | ±0,005mm | |
| Kekasaran permukaan optimal | 1.2μm | |
| Diameter kawat molibdenum | 0,10~0,25 mm | |
| Catu daya | 3 fase/380V/50Hz | |
| Konsumsi daya | 3kVA | |
| Konfigurasi Standar | ||
| Keterkaitan sumbu | Sumbu XYUV secara simultan | |
| Jenis rel panduan | Jalur panduan linier | |
| Mode penggerak sumbu XY | Motor stepper/motor servo | |
| Sistem pelumasan sentral | otomatis | |
| Kapasitas tangki dielektrik | 40 L | |
| Pengendali | Kabinet kontrol vertikal | |
| Platform perangkat lunak | Jendela XP | |
| Sistem kendali | Otomatis-potong/Menang-potong/X8/HL | |
| Tampilan bahasa | Cina/Inggris/Rusia | |
| Memantau | LCD 17". | |
| Tampilan pembacaan digital | Sumbu XY DRO (5μm) | |
| instruksi CNC | Kode ISO standar | |
| Tipe transmisi | USB/LAN | |
