OL5580FS Pemotongan Kawat Tunggal EDM

Kirim permintaan

EDM Pemotongan Kawat Tunggal OL5580FS dirancang untuk benda kerja konduktif berukuran sedang hingga besar yang memerlukan peningkatan akurasi pemotongan dan jangkauan pemesinan yang lebih besar. Dilengkapi meja kerja 700 × 1040 mm, travel X/Y 550 × 800 mm, travel U/V 60 × 60 mm, dan mendukung benda kerja dengan tebal hingga 550 mm dan berat 800 kg. Dengan akurasi pemosisian ±0,02 mm, akurasi pemosisian berulang ±0,004 mm, dan kekasaran permukaan optimal 2,0 μm, OL5580FS cocok untuk cetakan presisi, perkakas, dan aplikasi pemotongan Wire EDM yang menuntut.

Spesifikasi Mekanik	OL5580FS
Ukuran meja kerja	700*1040mm
Perjalanan sumbu X/Y	550*800mm
Perjalanan sumbu U/V	60*60mm
Perjalanan sumbu Z	500mm
Ketebalan benda kerja maks	550mm
Maks. berat benda kerja	800kg
Berat badan mesin	2100kg
Luas lantai badan mesin	1950×1550×2200mm
Parameter Teknis
Maks. sudut lancip/ketebalan	±6 derajat / ±15 derajat /±30 derajat /80mm
Maks. kecepatan pemesinan	150mm²/menit
Maks. tingkat pengumpanan kawat	1~11,4m/detik (frekuensi dapat disesuaikan)
Akurasi posisi	±0,02mm
Akurasi posisi berulang	±0,004mm
Akurasi pemesinan yang optimal	±0,006mm
Kekasaran permukaan optimal	2.0μm
Diameter kawat molibdenum	0,10~0,25mm
Catu daya	3 fase/380V/50Hz
Konsumsi daya	3kVA
Konfigurasi Standar
Keterkaitan sumbu	Sumbu XYUV secara simultan
Jenis rel panduan	Rel yang diperkeras berbentuk V
Mode penggerak sumbu XY	motor stepper
Sistem pelumasan sentral	manual / otomatis
Kapasitas tangki dielektrik	40 L

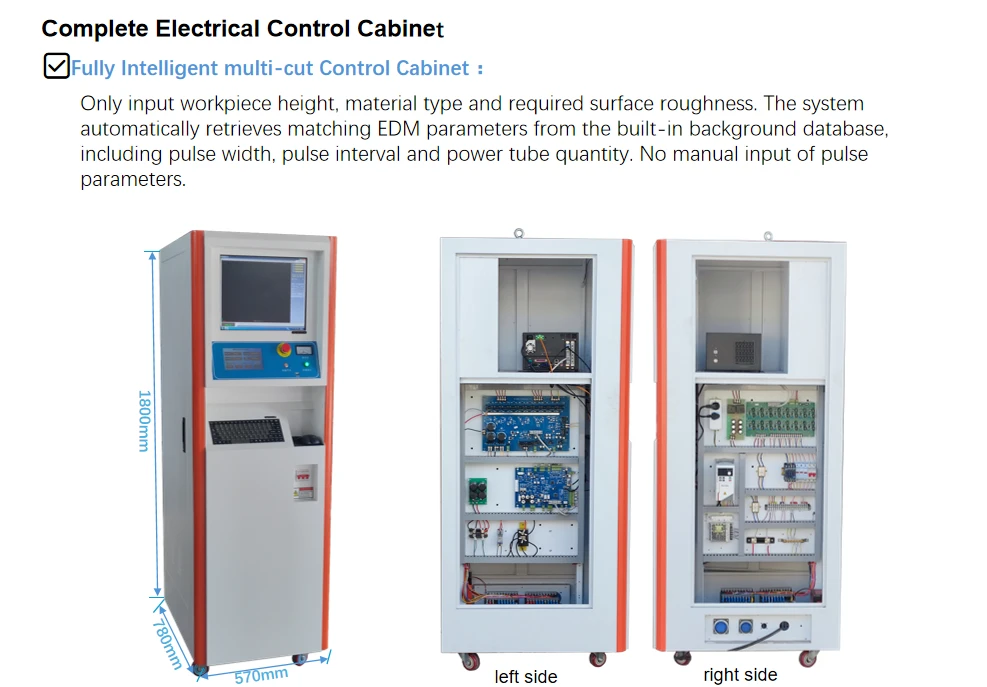

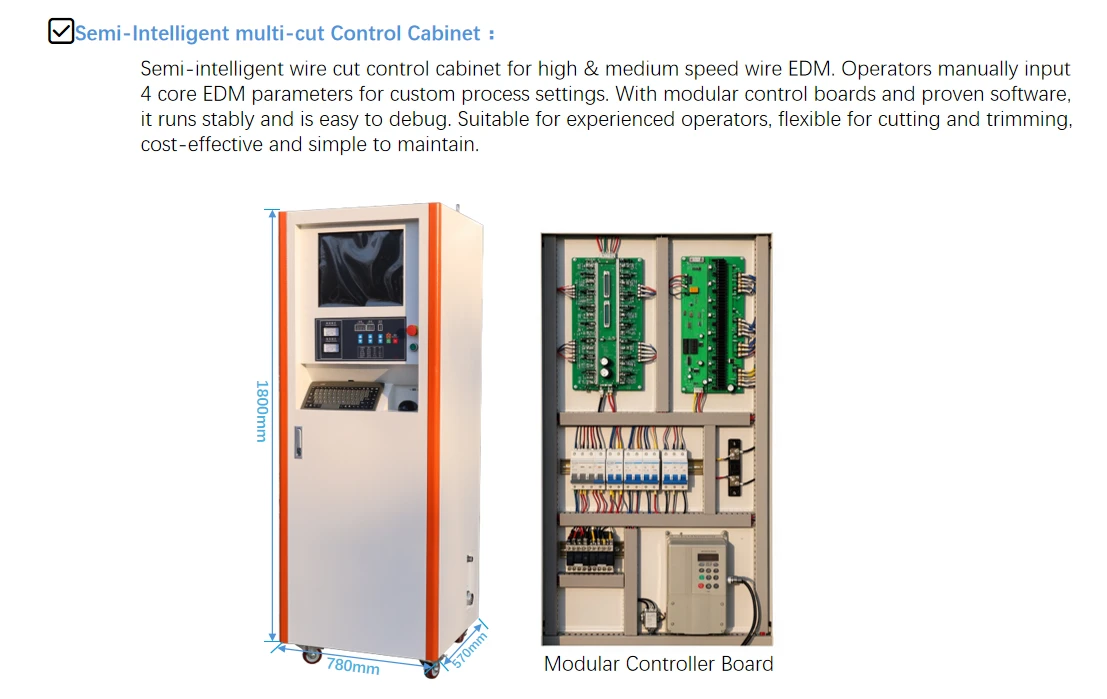

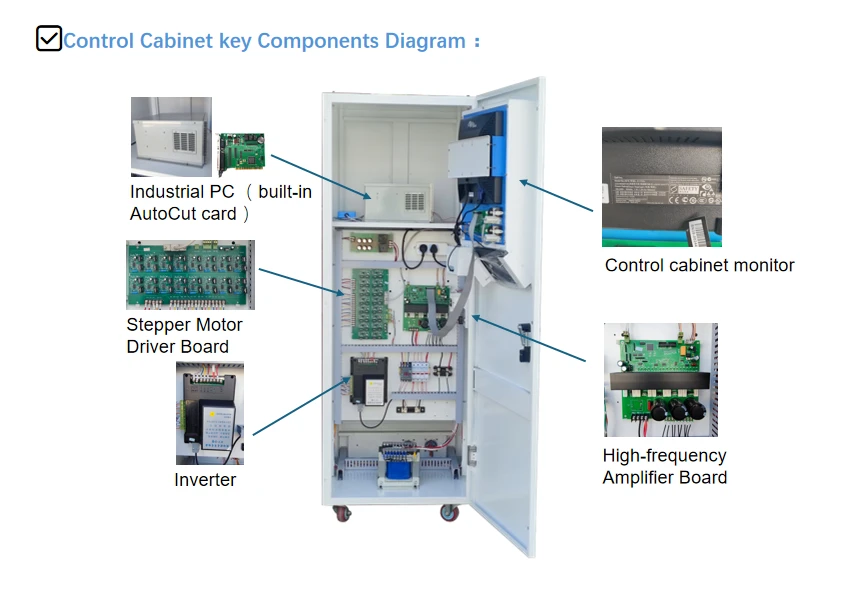

Pengendali	Kabinet kontrol vertikal
Platform perangkat lunak	Jendela XP

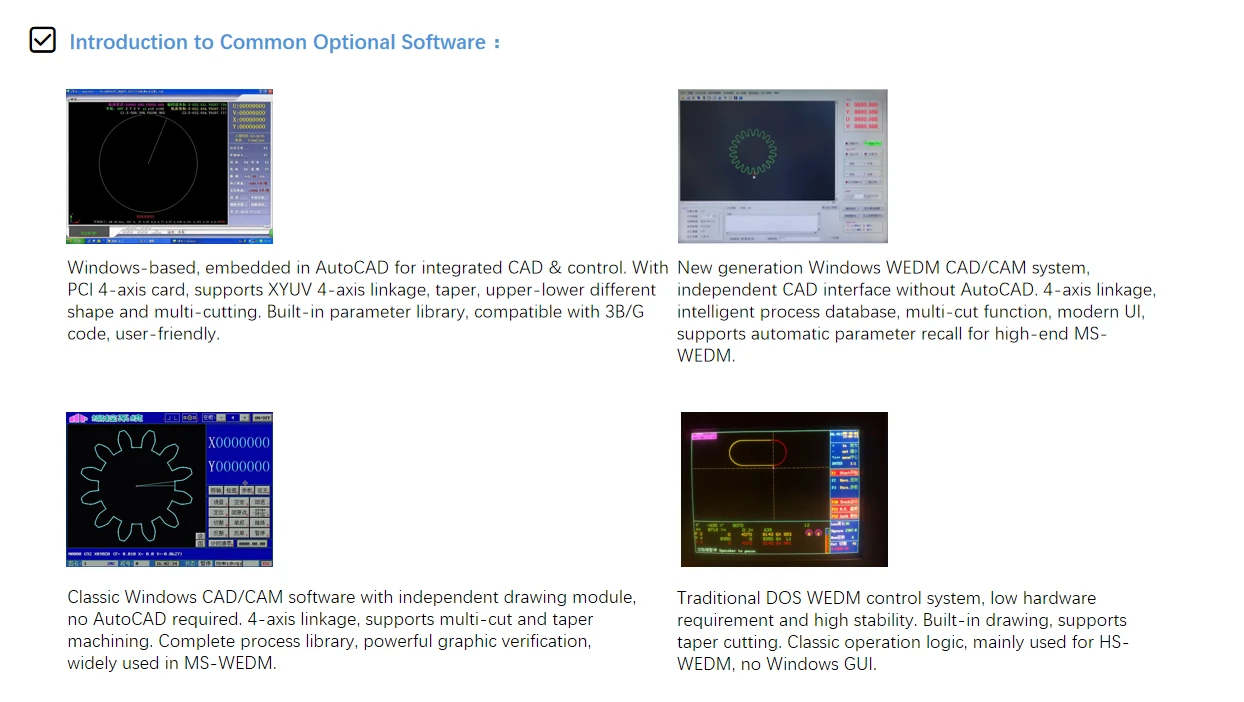

Sistem kendali	Potong otomatis/ Potong menang/X8/HL
Tampilan bahasa	Cina/Inggris/Rusia
Memantau	LCD 17".
Tampilan pembacaan digital	Sumbu XY DRO (5μm)
instruksi CNC	Kode ISO standar
Tipe transmisi	USB/LAN
